Contele Cam One com fio e bloqueio
RECOMENDAÇÕES DE INSTALAÇÃO
❌ A câmera não deve ser instalada no painel.

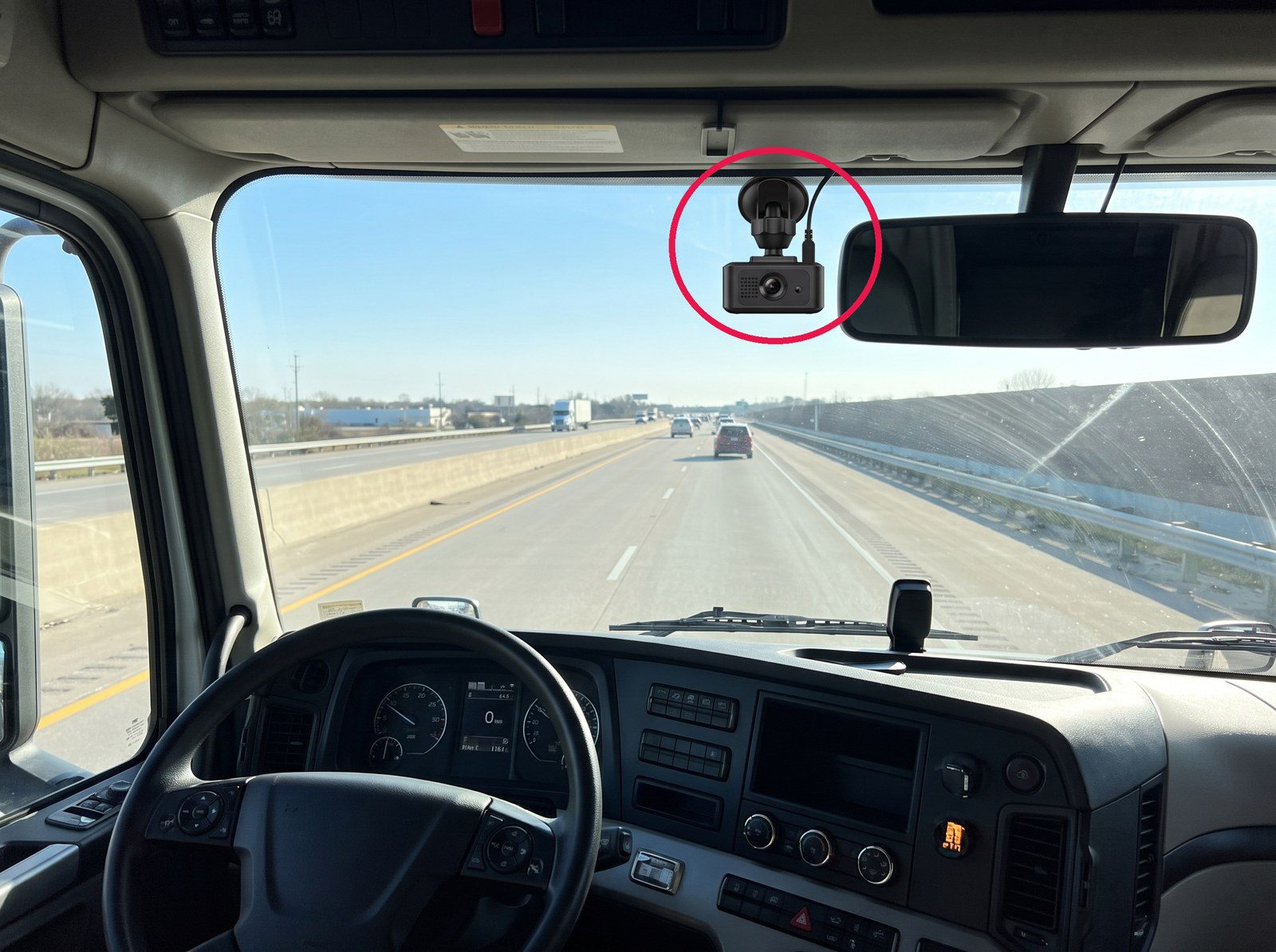

✅ Fixe a câmera no para-brisa, junto ao retrovisor, como na imagem.
🔴 ATENÇÃO 🔴
A câmera não é a prova d'água, por isso não deve ser instalada em locais externos.
⚠️ IMPORTANTE⚠️
Anote o ID da câmera antes de concluir a instalação.

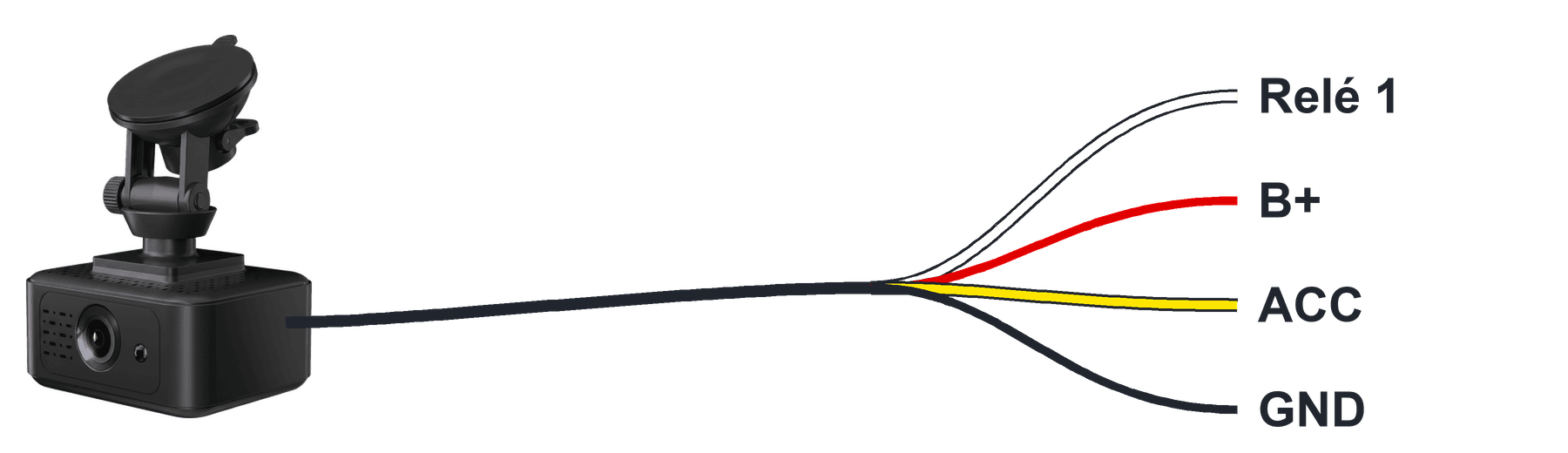

ESQUEMA ELÉTRICO COM BLOQUEIO
1️⃣ Ligue o fio vermelho na alimentação fixa do veículo;
2️⃣ Ligue o fio preto no aterramento do veículo;
3️⃣ Ligue o fio amarelo no pós chave da ignição;
4️⃣ Ligue o fio branco (Relé 1) no pino 85 do relê;
5️⃣ Ligue o pino 86 do relê na alimentação fixa do veículo, com fusível;
6️⃣ Utilize os fios dos pinos 30 e 87a para interromper o fio positivo do circuito a bloquear (ex.: bomba de combustível ou contator de veículo elétrico). Isole o pino 87.
⚠️ O fio do pós chave deve ter alimentação apenas quando o veículo estiver ligado. Ligado em positivo direto, o equipamento entende a ignição como sempre ligada.
⚠️ Sem energia no equipamento, o veículo continua funcionando. O bloqueio só age quando o equipamento aciona o fio branco.
⚠️ O corte deve ser realizado sempre na alimentação do circuito a bloquear (ex.: bomba de combustível). Nunca faça o corte através da ignição. Isso poderá danificar o módulo da injeção eletrônica.
⚠️ Nunca corte nenhum fio da injeção eletrônica, pois poderá resultar em danos permanentes no veículo.
⚠️ Os relês devem respeitar a tensão correta de cada veículo. Em sistemas de 24 volts utilize somente relês de 24 volts (Exemplo: Caminhão) e em sistemas de 12 volts utilize somente relês de 12 volts (Exemplo: Carros).
🔴 ATENÇÃO 🔴
A instalação de bloqueio requer cortes nos fios, o que provavelmente causará a perda da garantia do veículo. Reforçamos que prejuízos à sua empresa podem ocorrer se essas questões não forem bem geridas. Não assumimos responsabilidade por consequências adversas.
TESTE DE FUNCIONAMENTO
Acesse o sistema do Contele Fleet e confirme se a câmera está exibindo imagem corretamente.
TESTE DE BLOQUEIO
- Realize a ação de bloqueio no sistema (Menu > Bloqueio > selecionar Veículo > Bloquear);
- Verifique se o veículo escolhido foi bloqueado;
- Após verificar o funcionamento, desbloqueie o veículo.
