CENTRAL DOINSTALADOR
Modelo Compacto
COMO INSTALAR
VÍDEO TUTORIAL
Reproduzir vídeo
RECOMENDAÇÕES DE INSTALAÇÃO
O rastreador deve ser posicionado de maneira que o logo do Contele Fleet fique apontado para cima, com o menor ângulo de inclinação possível.
⚠️ATENÇÃO: O rastreador não é a prova d’água! Para instalações equipamentos que fiquem em locais externos, recomendamos que o rastreador seja protegido com um filme plástico, isolando todas as conexões do aparelho, evitando a entrada de água, poeira, fuligem e outros elementos agressivos.
🔴 IMPORTANTE: Anote o ID localizado na parte posterior do módulo antes de concluir a instalação elétrica. Você precisará do ID para testar o rastreador.
- Para motos, recomendamos utilizar este modelo de rastreador.
ESQUEMA ELÉTRICO SEM CORTE DE COMBUSTÍVEL
1️⃣Ligue o fio vermelho na alimentação fixa do veículo;
2️⃣Ligue o fio preto no aterramento do veículo.
🔴 ATENÇÃO
Para manter a garantia do veículo (caso você tenha), é crucial que a instalação seja feita sem cortes nos fios do chicote original. Não assumimos responsabilidade por consequências adversas.

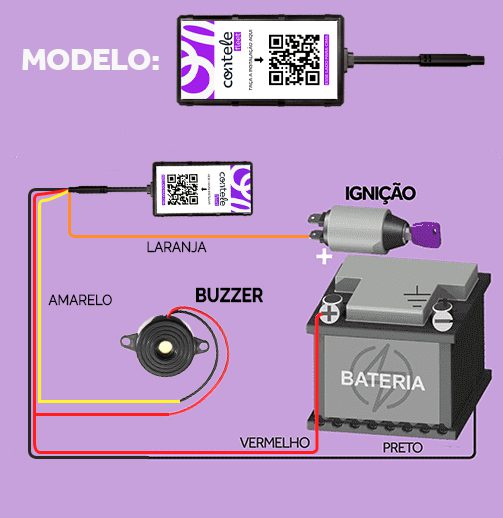

ESQUEMA ELÉTRICO COM CORTE DE COMBUSTÍVEL
1️⃣Ligue o fio vermelho na alimentação fixa do veículo;
2️⃣Ligue o fio preto no aterramento do veículo;
3️⃣Ligue o fio laranja no pós chave da ignição e no pino 86 do relê;
4️⃣Utilize os fios dos pinos 30 e 87a para interromper o fio positivo da bomba.
PONTOS DE ATENÇÃO
🔴 IMPORTANTE
A instalação de bloqueio requer cortes nos fios, o que provavelmente causará a perda da garantia do veículo. Reforçamos que prejuízos à sua empresa podem ocorrer se essas questões não forem bem geridas. Não assumimos responsabilidade por consequências adversas.
⚠️ O corte deve ser realizado sempre na alimentação da bomba de combustível. Nunca faça o corte através da ignição. Isso poderá danificar o módulo da injeção eletrônica.
⚠️ Nunca corte nenhum fio da injeção eletrônica, pois poderá resultar em danos permanentes no veículo. O fio pós chave deve ter alimentação apenas quando o veículo estiver ligado. Esse fio é responsável por iniciar o rastreamento.
⚠️ Os relês devem respeitar a tensão correta de cada veículo. Dessa forma, em sistemas de 24 volts utilize somente relês de 24 volts (Exemplo: Caminhão) e em sistemas de 12 volts utilize somente relês de 12 volts (Exemplo: Carros).
TESTE DE FUNCIONAMENTO
Acesse a página de testes do Contele Fleet, insira todos os dígitos ID do módulo e veja a qualidade do sinal do rastreador
TESTE COM LOGIN DO SISTEMA
1. Baixe o APP do Contele Rastreador
Procure por ‘’Contele Rastreador’’ na Play Store (Android) ou App Store (IOS).
O gestor do contrato já tem esse acesso (login e senha do sistema).
2. Verifique se o sistema está rastreando
Abra o aplicativo Contele Rastreador no seu aparelho Android ou iOS, selecione o veículo através do ID do módulo na ‘’lista de veículos’’ e verifique se o veículo está na posição atual.
A primeira localização poderá levar até 5 minutos após o veículo ligado.
TESTE DE BLOQUEIO
- Realize a ação de bloqueio no sistema (Menu > Bloqueio > selecionar Veículo > Bloquear);
- Verifique se o veículo escolhido foi bloqueado;
- Após verificar o funcionamento, desbloqueie o veículo.
